2017中考物理实验题：用安培计测并联电路中的电流

[05-17 21:42:42] 来源：http://www.kgf8.com 初三物理练习题 阅读：8799次

概要：临近中考，中考物理实验操作题也是中考物理的一大难点，下面中考网小编为大家整理了关于用安培计测并联电路中的电流操作题。供大家参考学习。【器材】示教安培计，用红、绿透明纸包的小灯泡(2.5V、0.3A)，红的1只、绿的2只，开关3个，3伏直流电源，木板或纤维板(长50厘米、宽40厘米、厚0.5厘米)，导线若干，2厘米长的小铁钉18只。【操作】(1)把铁钉按图2-2钉在木板上，用导线把各元件按图2-2连接上，检查线路无误后，闭合K1、K2、K3，使红灯和绿灯都亮。(2)测量流进红灯的电流：先选好安培计的量程，再把安培计串联在红灯的电路中，根据图2-2的电路，要测通过红灯的电流。先断开K3，取下A、B间的连线，将安培计的“+”接线柱接A，“-”接线柱接B。再闭合K3，从安培计指针的偏转，便可读得流进红灯的电流。(3)测流进绿灯的电流：先断开K3，把安培计A、B上拆下，改用导线将A、B连通。再将A′、B′间的导线取下，把安培计接到A′、B′上。接好后，重新闭合K3，从安培计上就可读

2017中考物理实验题：用安培计测并联电路中的电流,标签：九年级物理练习题,http://www.kgf8.com

　　临近中考，中考物理实验操作题也是中考物理的一大难点，下面中考网小编为大家整理了关于用安培计测并联电路中的电流操作题。供大家参考学习。

　　【器材】

　　示教安培计，用红、绿透明纸包的小灯泡(2.5V、0.3A)，红的1只、绿的2只，开关3个，3伏直流电源，木板或纤维板(长50厘米、宽40厘米、厚0.5厘米)，导线若干，2厘米长的小铁钉18只。

　　【操作】

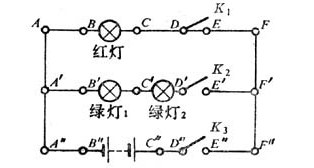

　　(1)把铁钉按图2-2钉在木板上，用导线把各元件按图2-2连接上，检查线路无误后，闭合K1、K2、K3，使红灯和绿灯都亮。
